華克 KT170 PP MONO 平衡 真空管後級擴大機

>>>

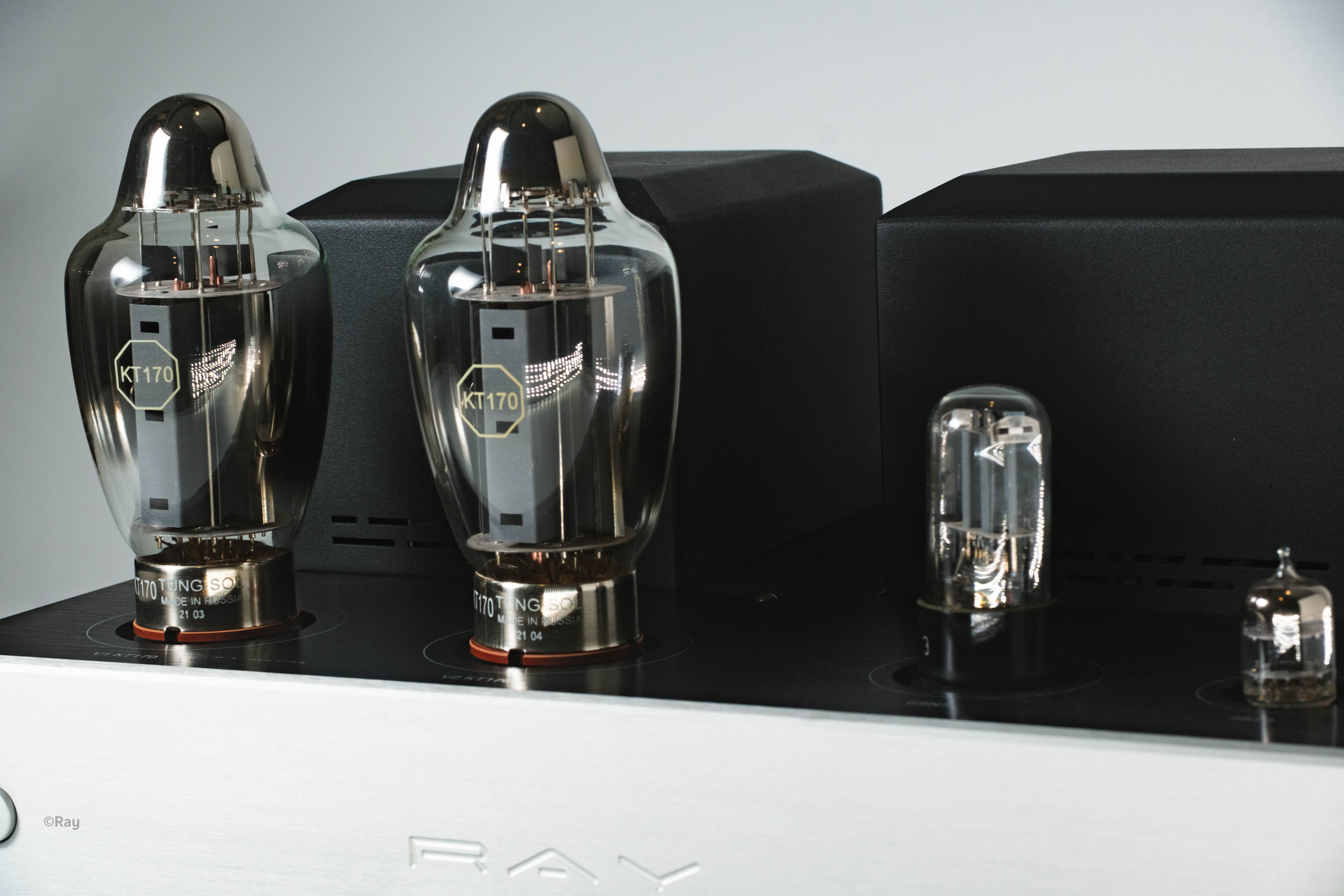

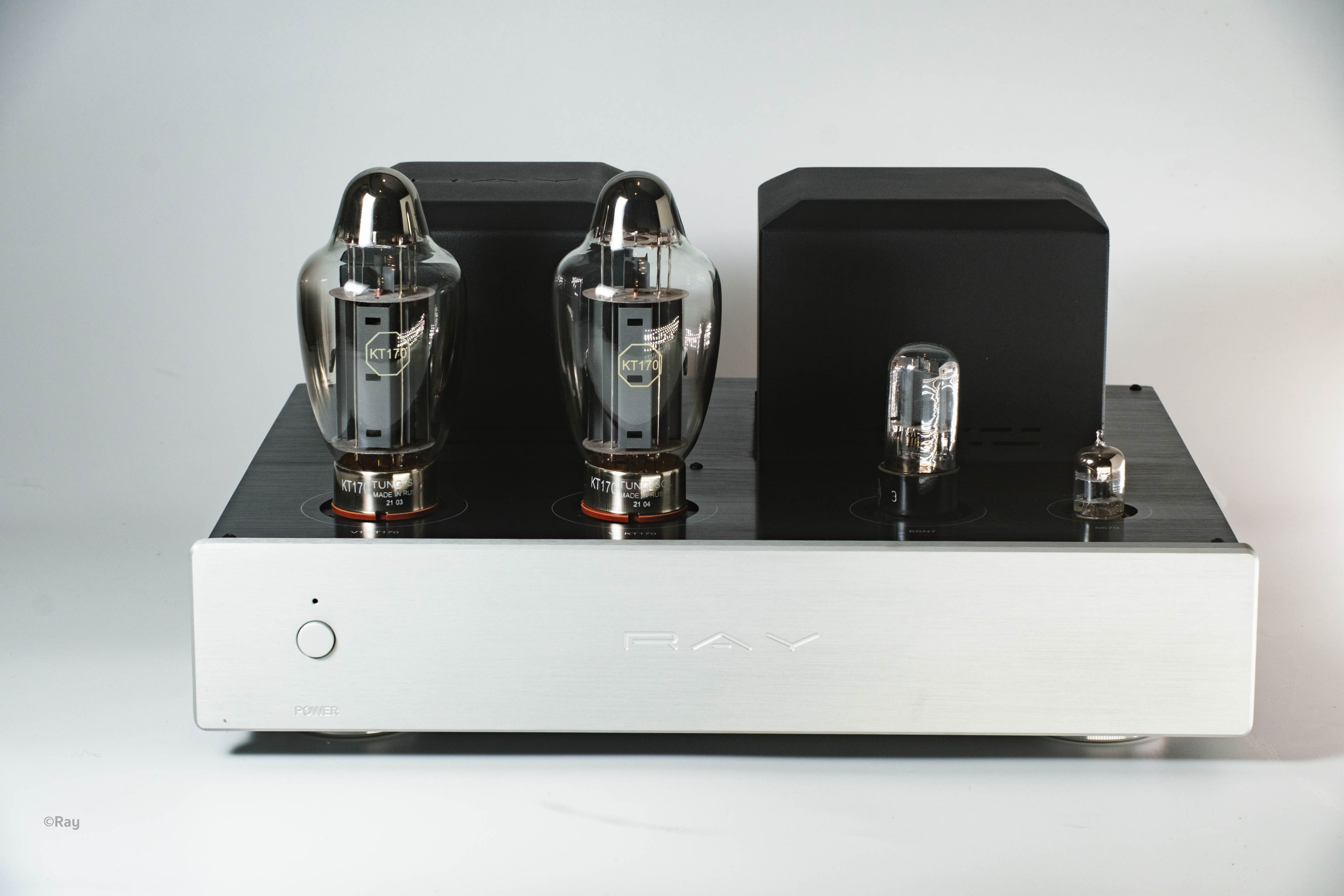

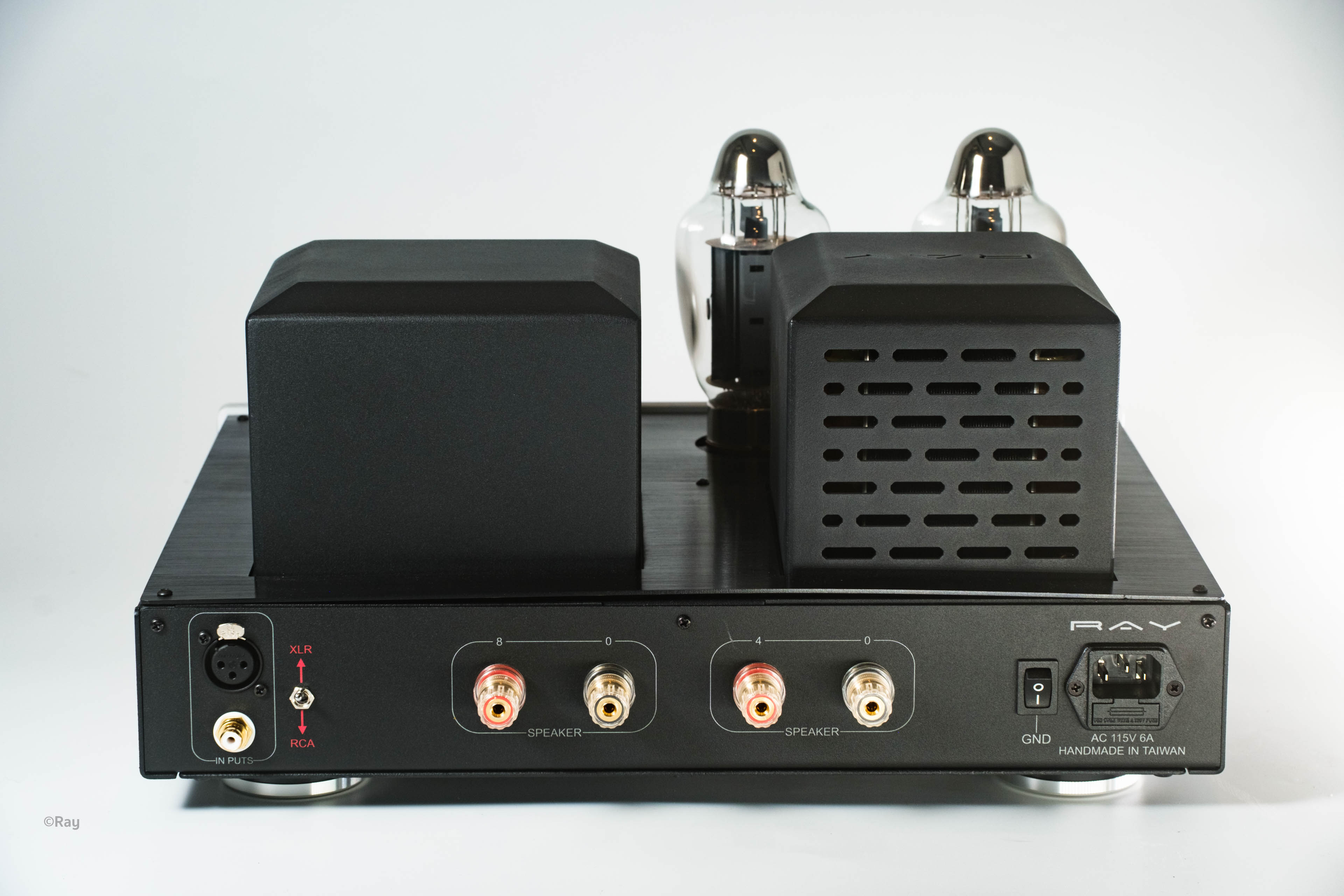

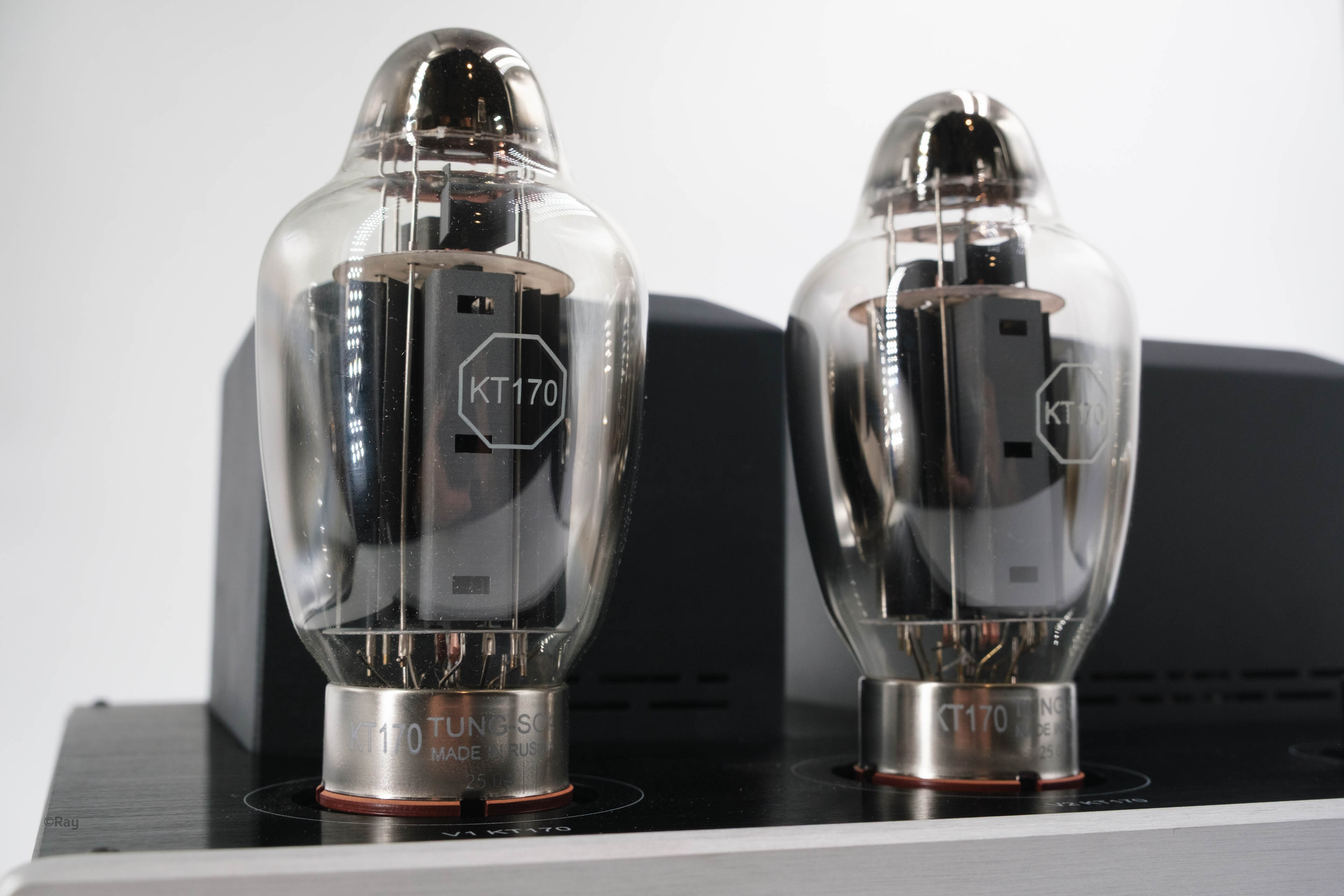

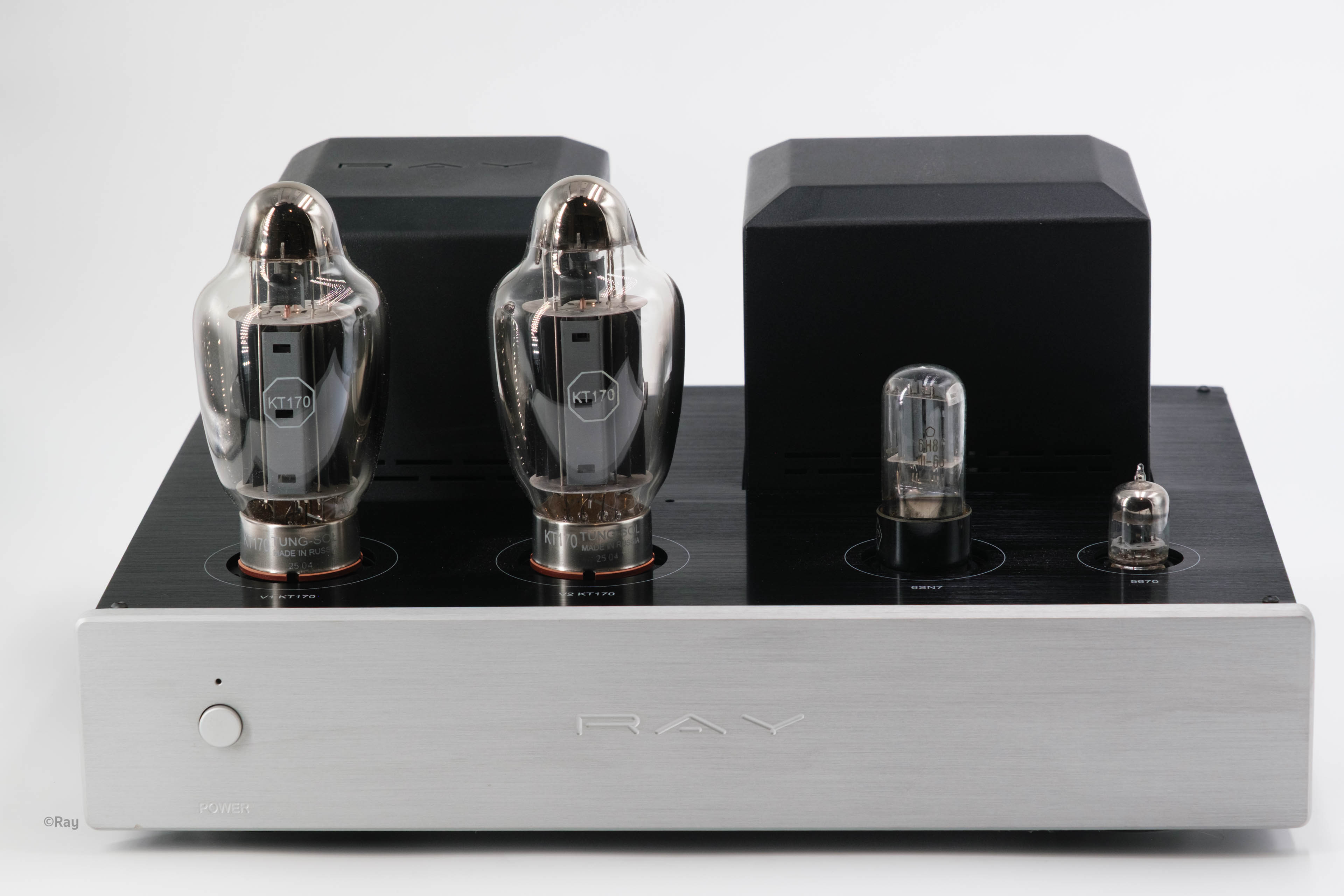

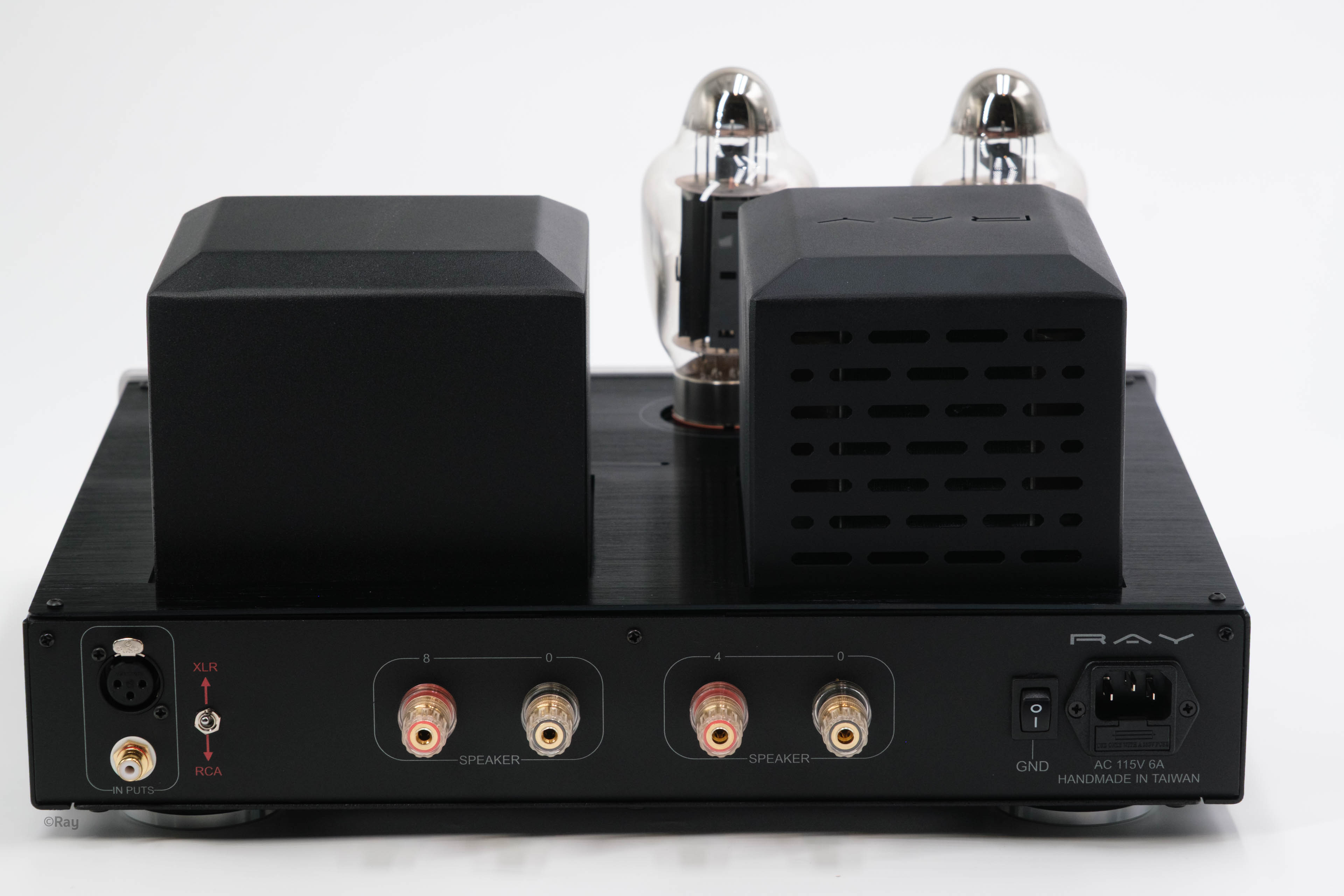

KT170 PP MONO 平衡 真空管後級擴大機前視圖 KT170 PP MONO 平衡 真空管後級擴大機正前視圖 KT170 PP MONO 平衡 真空管後級擴大機後視圖 KT170 PP MONO 平衡 真空管後級擴大機正後視圖 KT170 PP MONO 平衡 真空管後級擴大機特寫1 KT170 PP MONO 平衡 真空管後級擴大機特寫2

新世代真空管－音色溫潤，控制力準確

在KT150 PP 後級擴大機的開發完成後，華克不禁開始思考，如果要將這部擴大機進一步升級的話，會需要做甚麼設計更動。
最後決定使用KT家族中定位最高端的KT170，並且將其設計為Mono-Mono架構，希望能帶給樂友們更加驚豔的體驗。

若要我們給這部擴大機一個簡短介紹的話那將會是KT150 and beyond！
-

KT170，更純淨、更線性、更大動態

華克向來不是喜歡吹噓數據的規格派選手，我們更喜歡透過紮實的設計功底，給樂友們帶來曼妙的音樂體驗。
不過對於KT170，我們還是稍稍談談吧！
KT170的工作電壓來到850V，這特性帶給它更勝KT150的音色表現，同時85W的屏耗也能帶來更強大的驅動力。 KT170真空管
不過最為重要的就是KT170特有的設計－

內部的輔助屏極

在內部屏極與束射集束片之間，加入了輔助屏極結。
此設計避免了二次電子發射，以保持「高線性」與「低失真」，實現了更加細膩的音色。

不對稱流線玻璃外殼

外部採用像英式調酒器的玻璃外殼。
透過不對稱的設計，打散管內的聲波反射，能大幅抑制麥克風效應，減少結構導致的雜音。
-

電路設計，講求「精準分相」、「溫潤推動」與「強悍輸出」

我們在輸入級選用高線性、低雜訊且結構堅固的5670。
這款經典的雙三極管擁有優異的「對稱特性」，利用此特性架構出「差動放大電路」，完美達成高效率的「電壓放大」與「精準分相」。

而為了保留最純淨、最直白的聲音初衷，線路採取「直接耦合」技術直送推動級，徹底杜絕了交連電容帶來的多餘音染。

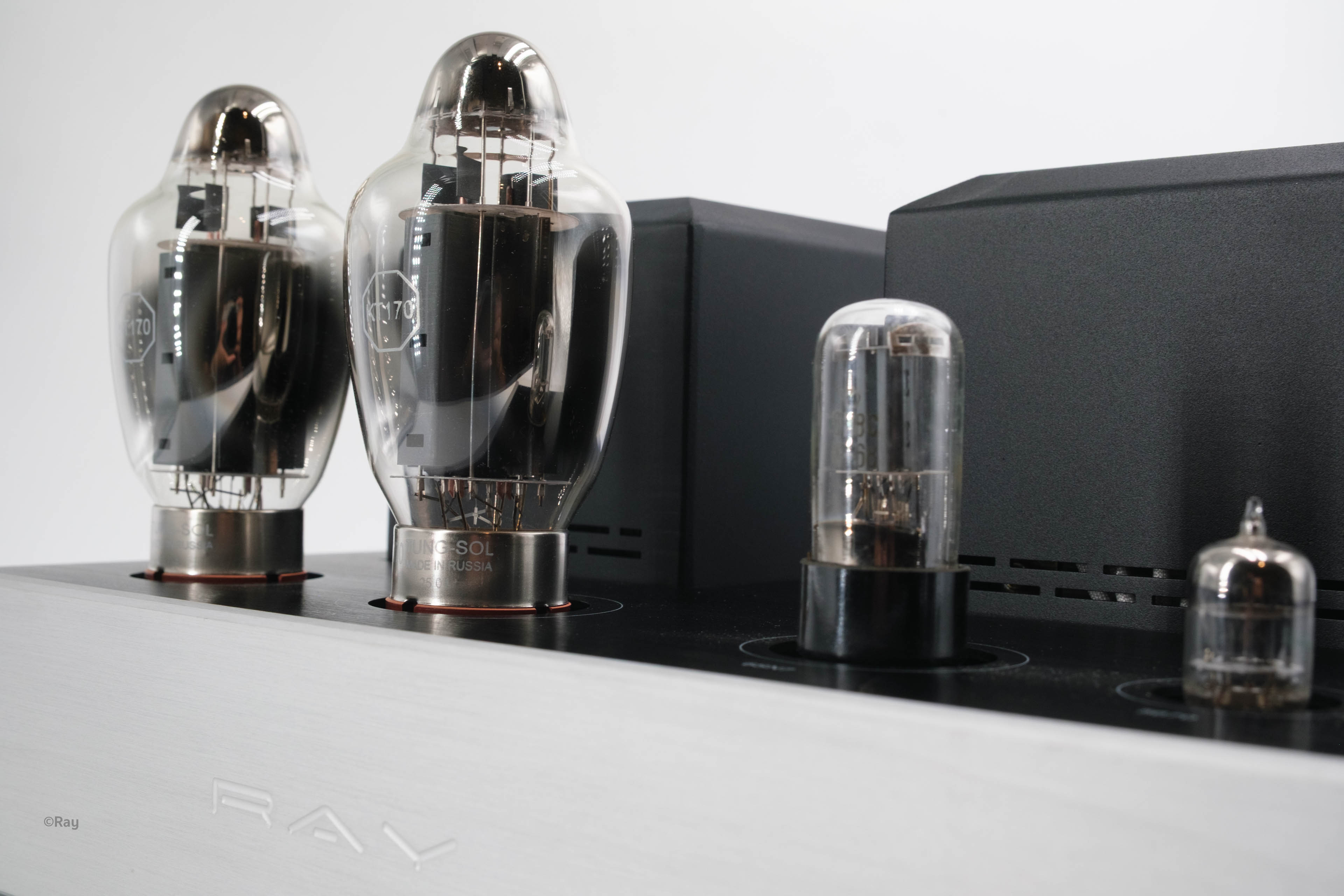

KT170 PP MONO 平衡 真空管後級擴大機特寫2
推動級則採用以飽滿、溫潤且形體感紮實聞名的6SN7。
利用其適中的內阻與極為寬廣的線性工作區進行「共陰極電壓放大」，在保有極低失真率、良好頻率響應與高解析的同時， 賦予聲音迷人的傳統管味。

最終訊號交棒給KT170。
組成PP(推挽式)放大電路，並透過「超線性接法」與「固定偏壓」降低 KT170 內阻，完美展現出KT170高傳真輸出的絕佳優點。

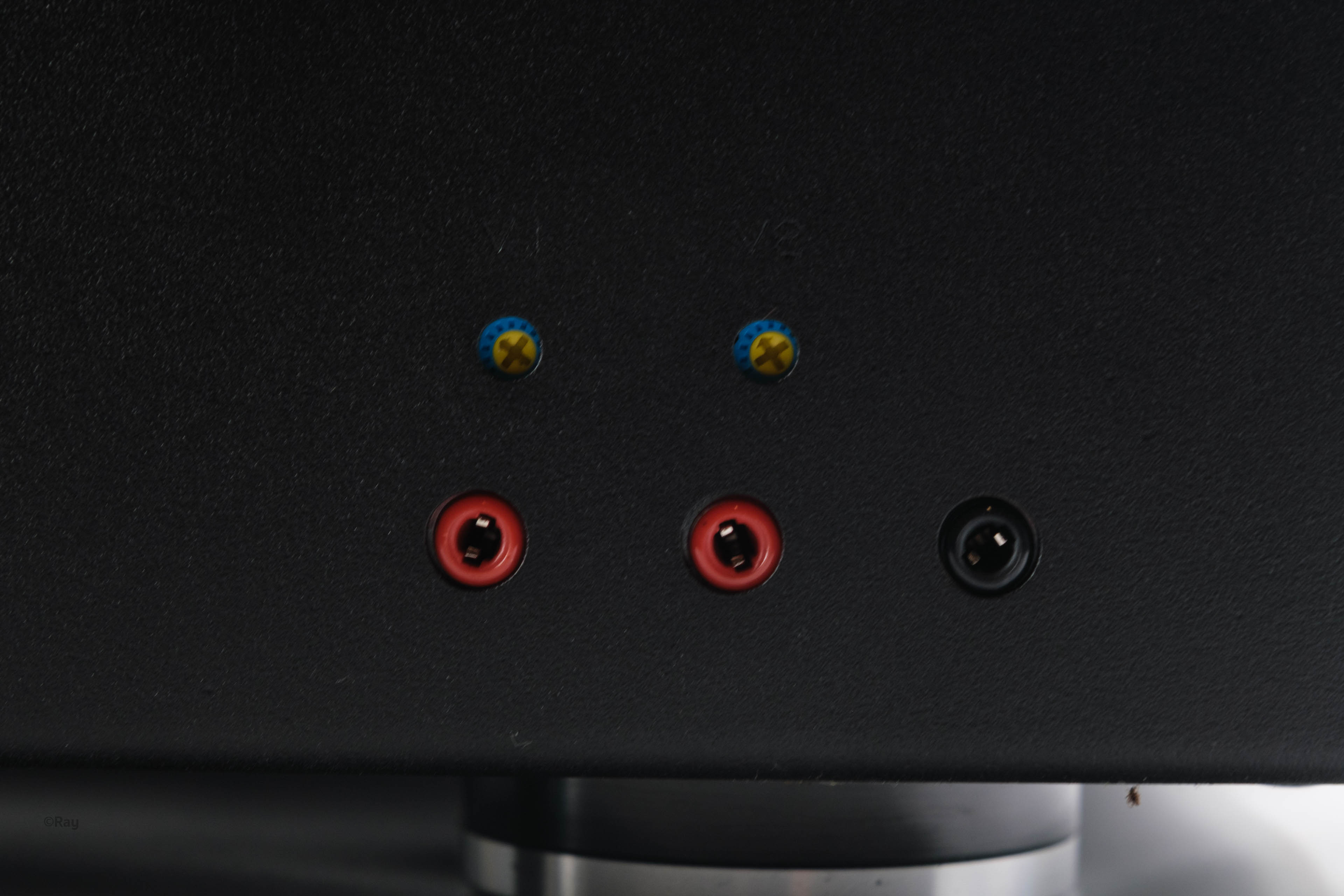

偏壓調節 KT170偏壓調節
延伸閱讀：SE、PP、PPP都是什麼意思？
-

Mono-Mono架構

採用Mono-Mono架構的理由也很簡單－我們為了在這部擴大機上，保留PP(推挽式)架構帶來的強勁驅動力表現，因此得需要使用總共4支KT170，而KT170的工作電壓相比KT150又再更高 這導致這部擴大機對於供電能力的要求相比KT150 PP又更加嚴峻了。

因此我們最後決定將KT170 PP 設計成 KT170 PP MONO；左右聲道的拆分不只能縮小重量與體積，方便樂友們搬運及系統擺放。
更重要的是，透過將「電源電路系統」拆分；左右聲道的獨立供電，能夠確保每一路的KT170都能得到穩定的供電，滿足它們的嚴苛工作電壓。確保了在遇到大動態音壓時，聲音表現能夠堅挺依舊不軟腳！

最後呈現的效果相當令人滿意，KT170的強大動態能力，透過PP架構得到了昇華；同時左右聲道的分離，則進一步加強其動態表現，能夠描繪出音樂最原始的樣貌。
延伸閱讀：立體聲系統介紹
-

全平衡架構

我們希望從訊源開始，就盡可能保留音樂最真實的樣貌，而全平衡架構有助於降低雜訊干擾、提升訊號純淨度與動態表現，因此我們也在這部擴大機KT170 PP MONO上使用了這項架構。
我們追求一個目標：當音樂變得安靜時，是否仍能保留細節；當動態變的龐大時，能否從容依舊。
所以，全平衡設計不只是炫筋肉，而是希望每一段音樂都能得到最忠實的還原。

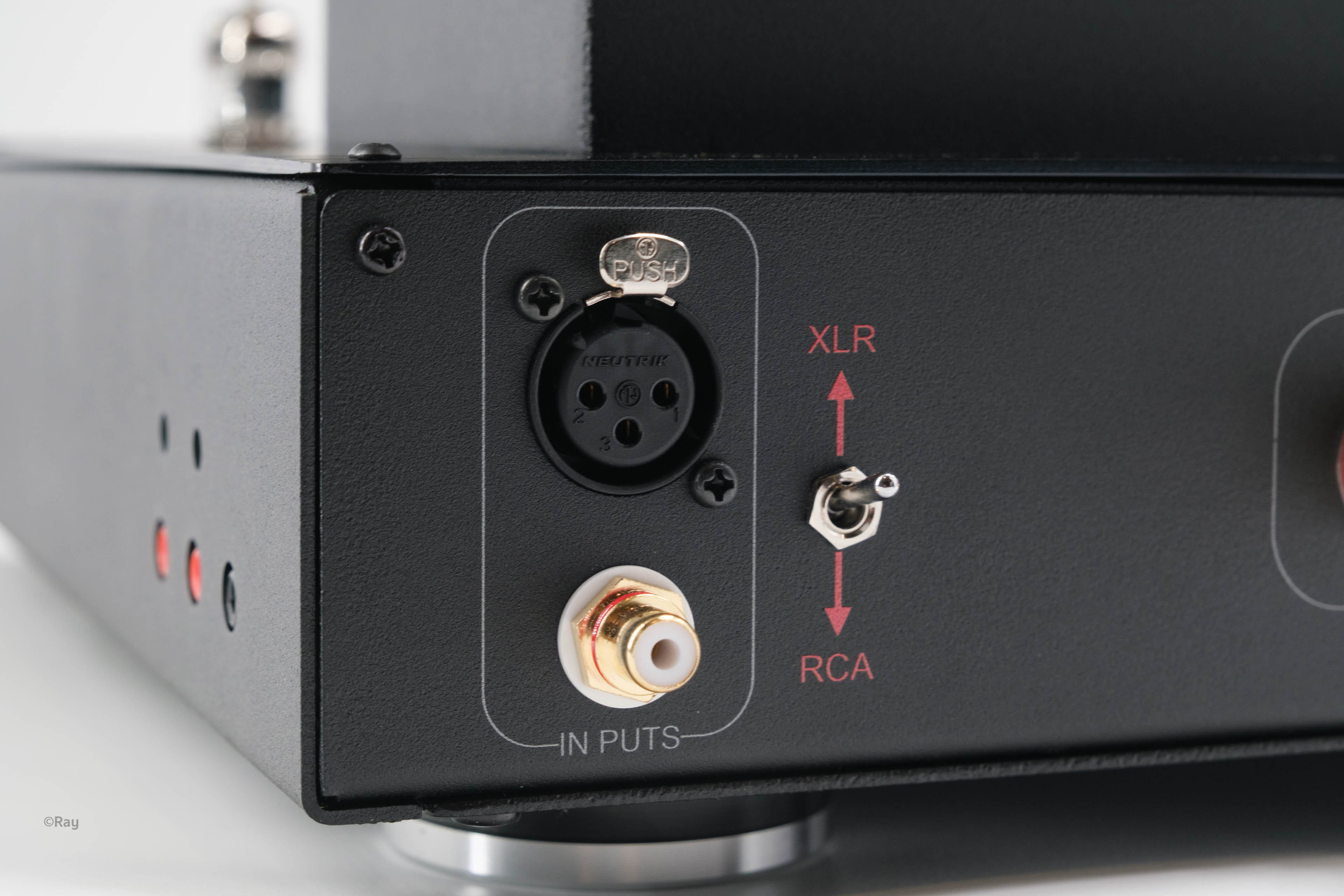

XLR平衡輸入 由擴大機輸出相位相反之「零電位正負訊號」，由此才能夠實現平衡。
延伸閱讀：甚麼是平衡？
-

輸出級

一部真空管擴大機的成敗與否，就在於輸出變壓器。
在阻抗功率的傳換過程中，非常講究「高效率」與「低失真度」，因為達成這兩項指標，便能帶來極優的頻率響應。
而華克正擅長對應不同擴大機的需求自製變壓器，為了給KT170 PP MONO 平衡帶來優異的頻率響應，我們為其輸出變壓器採用「日製高磁通密度鐵心」及「多層組串並繞線技術」。
KT170 PP MONO 平衡 真空管後級擴大機變壓器
擴大機上的碩大變壓器

最終的成果就是，我們的頻率響應可達10Hz～35kHz±0.5dB。
這個巨大的區間代表著，KT170 的大動態特性能夠得到完整發揮，低頻下潛深沉扎實， 高頻則保有自然延伸與充滿空氣感的音場表現。
-

華克對KT170的詮釋

對於追求大動態、低失真與完整音樂細節的樂友而言，KT170 PP MONO 不只是更高輸出功率的升級， 更代表著華克音響對真空管放大技術的再一次突破。從差動輸入、直接耦合、6SN7 推動，到 KT170 超線性固定偏壓輸出， 再搭配全平衡與 Mono-Mono 架構，每一項設計都圍繞著「忠實還原音樂」而生。

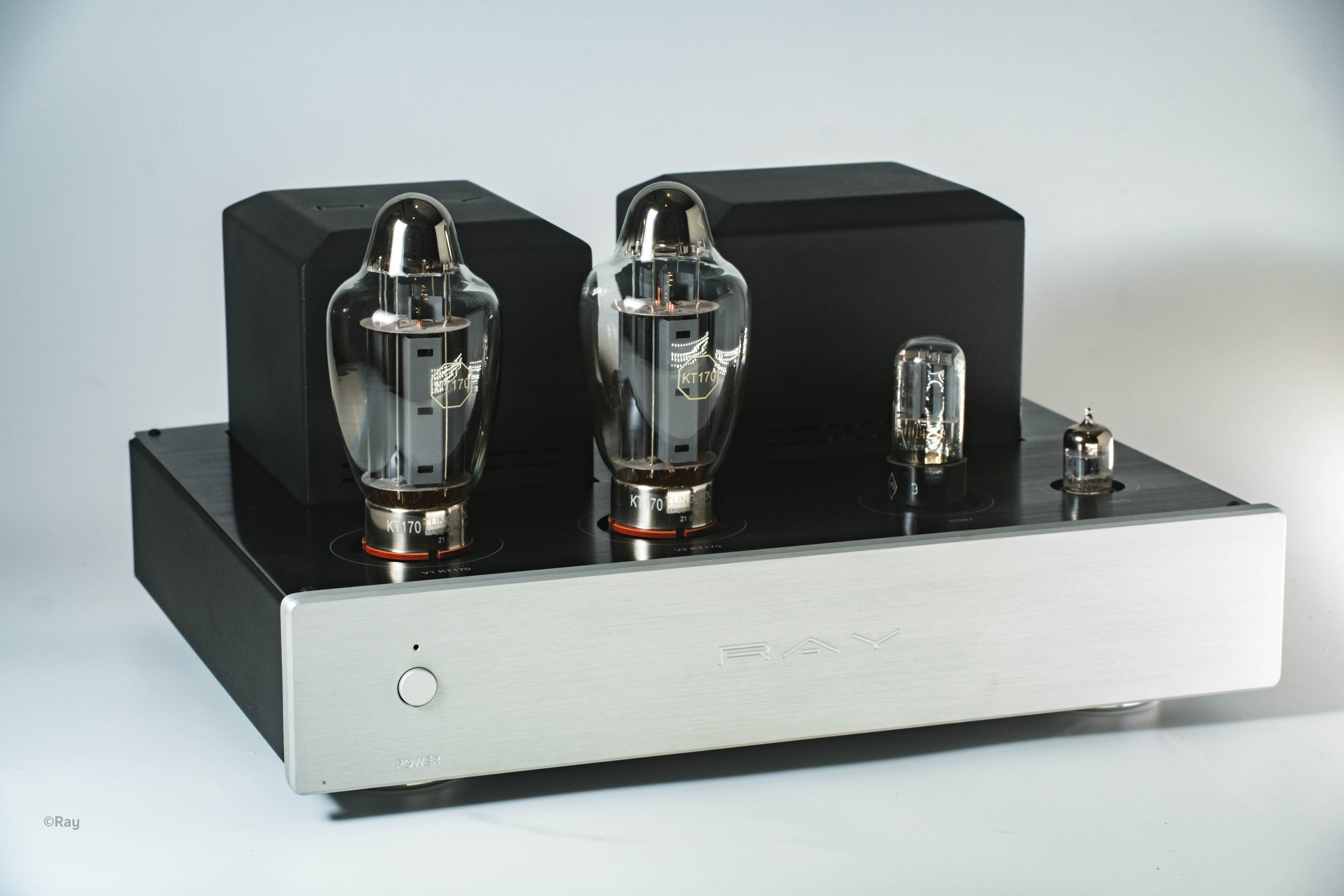

KT170 PP MONO 平衡 真空管後級擴大機
無論是交響樂的大編制、爵士樂的人聲質感，或大型電影配樂的瞬態爆發，都能展現 KT170 真空管獨有的從容與能量。
-

常見問題 FAQ

KT170 與 KT150 有什麼不同？

KT170 採用更高工作電壓及更大的屏耗設計，能提供更大的動態、更高驅動能力以及更佳線性表現。 因此在大型編制音樂、高音壓播放時仍能保持從容。

為什麼採 Mono-Mono？

左右聲道完全獨立供電，不僅提升分離度，也避免大動態時互相搶電流，使音場更加穩定自然。

全平衡架構有什麼好處？

平衡傳輸能有效降低外界干擾，提高訊號純淨度，使音樂細節、定位與背景寧靜度都有更好的表現。

為什麼堅持手工繞製變壓器？

依不同機種需求自行設計並手工繞製，兼顧高效率、低失真與寬廣頻率響應，使音樂保有自然、真實且富有層次的聲音表現。

適合搭配哪些喇叭？

每聲道140W輸出，適合搭配多數4Ω與8Ω喇叭，無論大型落地式喇叭或高靈敏度喇叭皆能駕馭。

適合搭配哪些前級擴大機

適合搭配同樣採全平衡架構的前級擴大機，如此才能完整發揮平衡架構所帶來的優勢。
竹田真空管前級擴大機
土庫真空管前級擴大機
-

建議售價：NT$288,000

-


產品規格

  • 訊源輸入：XLR 1組、RCA 1組
  • 輸出功率：140W 每聲道8Ω
  • 頻率響應：10Hz~35kHz
  • 喇叭輸出阻抗：4Ω / 8Ω
  • 真空管：KT170*2 / 6SN7*1 / 5670*1 (MONO)
  • 尺寸：寬40.5 深39.5 高22 （cm）
